ZL12自封式磁性过滤器

发布日期:[2018-01-18]     点击率:
上一条 ZL12自封式磁性过滤器 下一条

ZL12-122自封式磁性吸油器 PDF资料下载  查看大图及参数说明

该系列磁性过滤器具有手动自封阀,在更换滤芯时,应关闭自封阀,使油箱中的油液不会流出,安装时过滤器应浸入油面以下,若自封阀没有完全打开,切勿起动泵,否则会引起泵的吸空现象。
该磁性过滤器设有滤芯污染堵塞发讯器,当滤芯被污染物堵塞到出油口真空度为0.018MPa时发讯器便发出讯号,应及时更换或清洗滤芯,以免泵出现吸空等故障。
技术参数

磁性过滤器的型号公称流量(I/min)过滤精度(µm)通径(mm)原始压力损失(Mpa)连接方式滤芯型号
ZL12-122※12010 25 803xΦ25≤0.01螺纹式ZL12x-122※
ZL12B-122/※1603xΦ32ZL12Bx122/※
ZL12C-122/※1202xΦ32ZL12x122/※
型号ABH
ZL12-1223452-M33x2470
ZL12B-1224553-M42x2580
ZL12c-1223452-M42x2470


注:※为过滤精度,若使用介质为水一乙二醇,过滤精度为10μm,带真空表则过滤器型号为ZL12.BH-122/10Y滤芯型号ZL12X.BH-122/10。若使用介质为普通液压油,带真空表则过滤型号为ZL12-122/10Y滤芯型号为ZL12X-122/10,若不带真空表则过滤器型号为ZL12-122/10,滤芯型号不变。

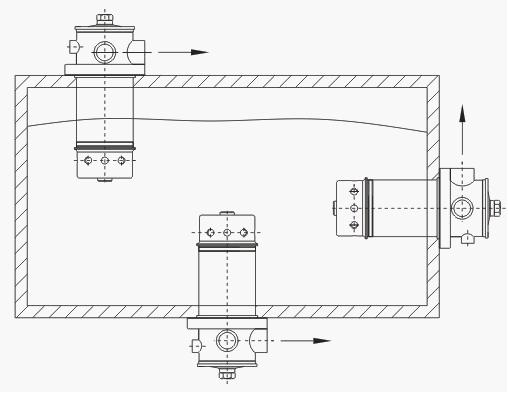

安装示意图

滤芯压差流量曲线

连接尺寸



产品展示
