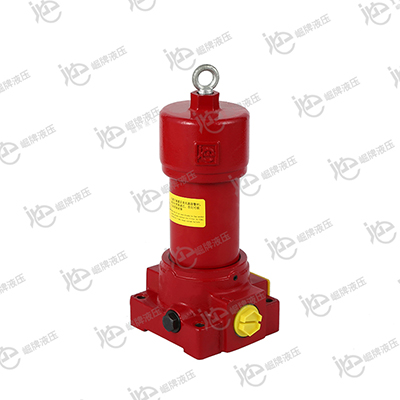

ZU-H型高压过滤器

发布日期：[2018-01-18] 点击率：


ZU-H型高压管路过滤器 PDF资料下载　　查看大图及参数说明

该过滤器安装在液压系统的压力管路上，用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥清质、炭渣质等，从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。

高压过滤器的过滤效果好，精度高，但堵塞后清洗比较难，而须更换滤芯。
该过滤器设有压差发讯装置,当滤芯污染堵塞到进出油口压差为0.35Mpa时，即发出开关信号，此时更换滤芯，以达到保护系统安全的目的。
高压过滤器滤芯采用新型化纤过滤材质，具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点，其过滤精度以过滤精度标定，过滤比β3、5、10、20＞100，过滤效率n≥99%，符合ISO标准。

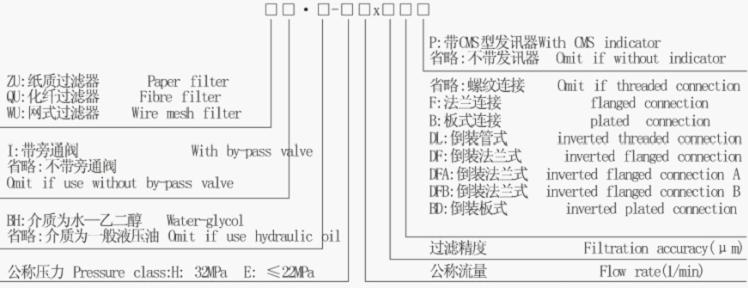

高压过滤器的型号说明

高压过滤器的技术参数

型号	通径 (mm)	公称流量 (L/min)	过滤精度(μm)	公称压力 (Mpa)	压力损失(MPa)		发讯装置功率(V/W)	重量(kg)	滤芯型号	连接方式
					Initial	Max
Z QU-H10×*P	15	10	1 3 5 10 20 30	32	0.08	0.35	24V/48W 220V/50W	3.6	HX-10×*#	管式
Z QU-H25×*P		25						5.0	HX-25×*#
Z QU-H40×*P	20	40			0.1			8.0	HX-40×*#
Z QU-H63×*P		63						9.8	HX-63×*#
Z QU-H100×*P	25	100						12.0	HX-100×*#
Z QU-H160×*P	32	160			0.12			18.2	HX-160×*#
Z QU-H250×*FP	40	250						23.0	HX-250×*#	法兰式
Z QU-H400×*FP	50	400			0.15			33.8	HX-400×*#
U-H630×*FP	53	630						42.0	HX-630×*#
Z QU-H800×*FP	53	800						52.0	HX-800×*#

注：*为过滤精度，#为过滤材料，若使用介质为水—乙二醇，滤材为纸质，带发讯器和旁通阀，则过滤器型号为：ZUI·BH—H63×*P，滤芯型号为HX·BH-63×*滤材为化纤，带发讯器，则过滤器型号为：QU·BH-63×*P, 滤芯型号为：HX·BH-63×*Q，滤材为金属网，带发讯器，则过滤型号为:WU-H63×*P，滤芯型号为：HX-63×*W

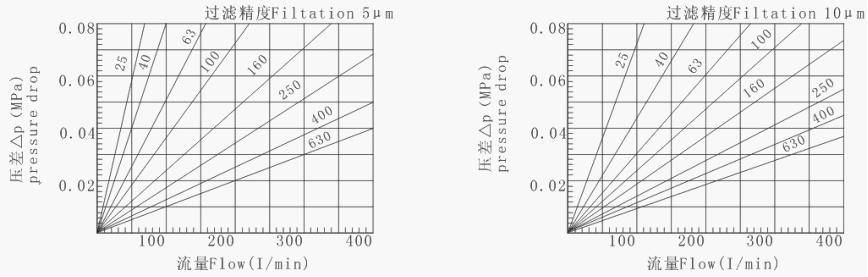

滤芯压差流量曲线
滤芯HX-※x※（由试验测得数据）
Q-△P曲线油液粘度

技术参数

型号	通径(mm)	公称流量(L/min)	过滤精度(μm)	公称压力(Mpa)	压力损失(MPa)		发讯装置功率(V/W)	重量(kg)	滤芯型号	连接方式
型号	通径(mm)	公称流量(L/min)	过滤精度(μm)	公称压力(Mpa)	Initial	Max	发讯装置功率(V/W)	重量(kg)	滤芯型号	连接方式
U-H10×*BP	15	10	1 3 5 10 20 30 40	32	0.08	0.35	24V/48W 220V/50W	5.7	HBX-10×*#	板式
U-H25×*BP	15	25			0.08			7.0	HBX-25×*#
U-H40×*BP	25	40			0.1			11.5	HBX-40×*#
U-H63×*BP		63						13.2	HBX-63×*#
U-H100×*BP		100						15.0	HBX-100×*#
U-H160×*BP	32	160			0.12			21.4	HBX-160×*#
U-H250×*BP	40	250			0.12			25.7	HBX-250×*#
U-H400×*BP	50	400			0.15			38.0	HBX-400×*#
U-H630×*BP	50	630			0.15			42.3	HBX-630×*#
U-H10×*DLP	15	10			0.08			8.5	HDX-10×*#	倒装管式
U-H25×*DLP	15	25			0.08			9.9	HDX-25×*#
U-H40×*DLP	20	40			0.1			16.4	HDX-40×*#
U-H63×*DLP	20	63						18.9	HDX-63×*#
U-H100×*DLP	25	100						22.5	HDX-100×*#
U-H160×*DLP	32	160			0.15			33.4	HDX-160×*#
U-H10×*DFP	15	10			0.08			8.6	HDX-10×*#	倒装法兰式
U-H25×*DFP	15	25			0.08			10.0	HDX-25×*#
U-H40×*DFP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFP	20	63						19.2	HDX-63×*#
U-H100×*DFP	25	100						22.9	HDX-100×*#
U-H160×*DFP	32	160			0.12			34.0	HDX-160×*#
U-H250×*DFP	40	250			0.12			41.9	HDX-250×*#
U-H400×*DFP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFP	53	630			0.15			62.4	HDX-630×*#
U-H10×*DFAP	15	10			0.08			8.6	HDX-10×*#	倒装法兰式 A型
U-H25×*DFAP	15	25			0.08			10.0	HDX-25×*#
U-H40×*DFAP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFAP	20	63						19.2	HDX-62×*#
U-H100×*DFAP	25	100						22.9	HDX-100×*#
U-H160×*DFAP	32	160			0.12			34.0	HDX-160×*#
U-H400×*DFAP	40	250			0.12			41.9	HDX-250×*#
U-H40×*DFBP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFAP	53	630			0.15			62.4	HDX-630×*#
U-H10×*DFBP	15	10			0.08			8.6	HDX-10×*#	倒装法兰式 B型
U-H25×*DFBP	15	25			0.08			10.0	HDX-25×*#
U-H250×*DFAP	20	40			0.1			16.6	HDX-40×*#
U-H63×*DFBP	20	63						19.2	HDX-63×*#
U-H100×*DFBP	25	200						22.9	HDX-100×*#
U-H160×*DFBP	32	160			0.12			34.0	HDX-160×*#
U-H250×*DFBP	40	250			0.12			41.9	HDX-250×*#
U-H400×*DFBP	50	400			0.15			57.6	HDX-400×*#
U-H630×*DFBP	53	630			0.15			62.4	HDX-630×*#
U-H10×*BDP	15	10			0.08			8.4	HDX-10×*#	倒装板式
U-H25×*BDP	15	25			0.08			9.8	HDX-25×*#
U-H40×*BDP	20	40			0.1			16.3	HDX-40×*#
U-H63×*BDP	20	63						18.9	HDX-63×*#
U-H100×*BDP	25	100						22.5	HDX-100×*#
U-H160×*BDP	40	160			0.12			33.6	HDX-160×*#
U-H250×*BDP	40	250			0.12			41.3	HDX-250×*#
U-H400×*BDP	50	400			0.15			57.0	HDX-400×*#
U-H630×*BDP		630						61.8	HDX-630×*#
U-H800×*BDP		800							HDX-800×*#

安装外型尺寸

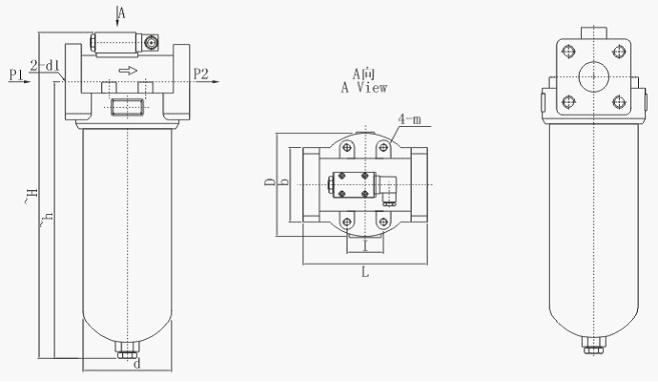

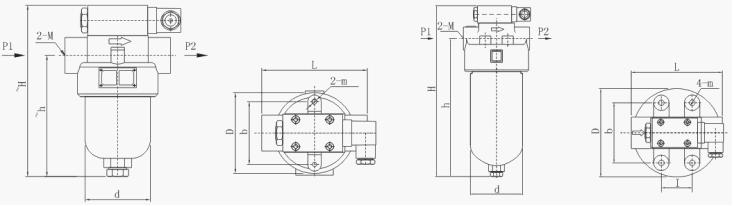

1.管式

型号	尺寸(mm)
型号	~H	~h	L	I	b	D	d	m	M
Z QU-H10X*P	198	140	118		70	Φ88	Φ73	2-M6	M27×2
Z QU-H25X*P	288	230	118		70	Φ88	Φ73	2-M6	M27×2
Z QU-H40X*P	255	194	128	44	86	Φ124	Φ102	4-M10	M33×2
Z QU-H63X*P	323	262							M33×2
Z QU-H100X*P	394	329							M42×2
Z QU-H160X*P	435	362	166	60	100	Φ146	Φ121		M48×2

注：流量为10 L/min时，出油口螺纹选用M18×1.5；25L/min时，出油口螺纹则选用M22×1.5，它属特殊订货，型号为ZUT-H10×*P;ZUT-H25×*P
2.法兰式

型号	尺寸(mm)
型号	~H	~h	L	I	b	D	d	d1	m
Z QU-H250×*FP	508	430	166	60	100	146	121	Φ40	M10
Z QU-H400×*FP	545	461	206		123	170	146	Φ50	M12
Z QU-H630×*FP	647	563			128			Φ55
Z QU-H800×*FP	767	683			128			Φ55

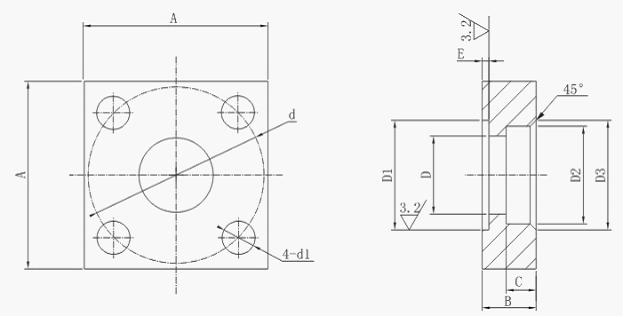

2.1连接法兰请用户参照下列尺寸加工：

型号

尺寸(mm)

法兰用"O”型圈

法兰用螺钉

Z QU-H250×*FP

100

Φ40

Φ55

0 -0.2

Φ52

+0.2 0

Φ60

Φ98

2.4

0 -0.1

Φ55×3.1

M16×45

Z QU-H400×*FP

123

Φ52

Φ73

Φ65

Φ73

Φ118

4.5

Φ73×5.7

M20×60

Z QU-H630×*FP

142

Φ55

Φ77

Φ85

Φ145

Φ80×5.7

M20×65

Z QU-H800×*FP

142

Φ55

Φ77

Φ85

Φ145

Φ80×5.7

M20×65

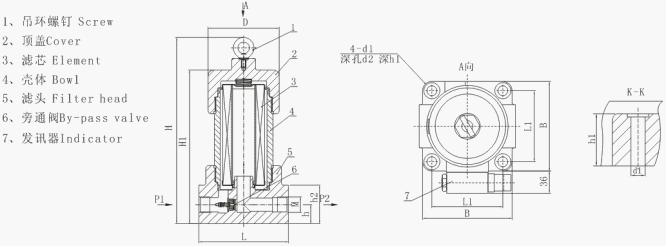

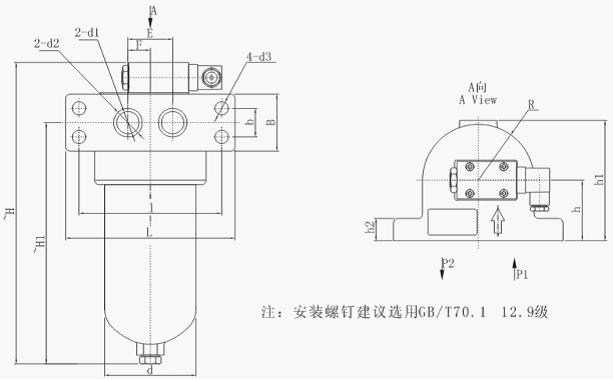

3.板式

型号	尺寸(mm)
	~H	~H1	R	d	L	B	I	d	E	F	h	h1	h2	d1	d2	d3
Z QU-H10×*BP	200	132	46	Φ 73	158	60	128	30	40	20	50	110	22	Φ 15	Φ24	Φ13
Z QU-H25×*BP	290	222
Z QU-H40×*BP	254	184	62	Φ102	190	64	160	32	50	25	65	138	25	Φ25	Φ32	Φ15
Z QU-H63×*BP	322	252
Z QU-H100×*BP	384	314
Z QU-H160×*BP	411	338	73	Φ121	212	72	180	40	60	30	77	164	30	Φ32	Φ40	Φ17
Z QU-H250×*BP	492	414				80		48					30	Φ40	Φ50
Z QU-H400×*BP	539	446	85	Φ146	275	110	225	60	80	40	92	194	40	Φ50	Φ65	Φ26
Z QU-H630×*BP	639	546

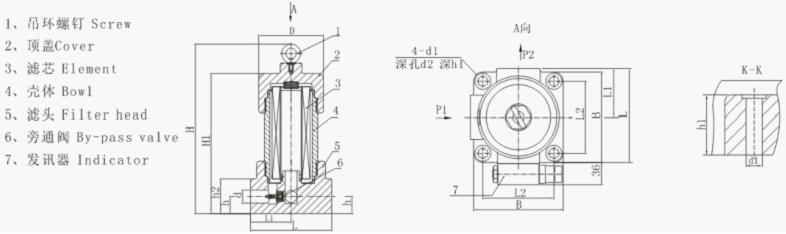

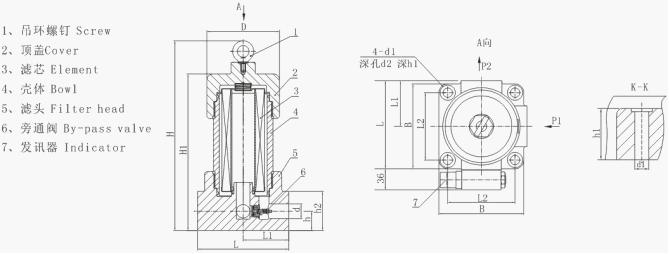

4.倒装管式

型号	尺寸(mm)
	H	H1	L	L1	B	d1	d2	h	h1	h2	M	D
Z QU-H10×*DLP	198	148	130	95	115	Φ9	Φ14	27.5	33	54	M27×2	Φ92
Z QU-H25×*DLP	288	238
Z QU-H40×*DLP	247	197	156	115	145	Φ14	Φ20	34	41	68	M33×2	Φ124
Z QU-H63×*DLP	315	265
Z QU-H100×*DLP	377	327									M42×2
Z QU-H160×*DLP	415	365	190	140	170			46	50	92	M48×2	Φ146

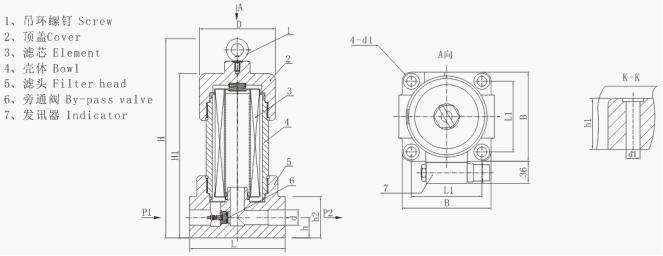

5.倒装法兰式

型号	尺寸(mm)
	H	H1	D	L	L1	B	d1	d2	h	h1	h2	d
Z QU-H10×*DFP	198	148	Φ92	130	95	115	Φ9	Φ14	27.5	33	54	Φ18
Z QU-H25×*DFP	288	238
Z QU-H40×*DFP	247	197	Φ124	156	115	145	Φ14	Φ20	34	41	68	Φ25
Z QU-H63×*DFP	315	265
Z QU-H100×*DFP	377	327
Z QU-H160×*DFP	415	365	Φ146	190	140	170			46	50	92	Φ32
Z QU-H250×*DFP	485	435										Φ40
Z QU-H400×*DFP	532	482	Φ176	240	160	200	Φ18	Φ26	63	75	122	Φ50
Z QU-H630×*DFP	632	582										Φ55
Z QU-H630×*DFP	752	702

6.倒装法兰式A型

型号	尺寸(mm)
	H	H1	L	L1	L2	b	d1	d2	h	h1	h2	d	D
ZQU-H10×*DFAP	198	148	122.5	65	95	115	Φ9	Φ14	27.5	33	54	Φ18	Φ92
ZQU-H25×*DFAP	288	238
ZQU-H40×*DFAP	247	197	150.5	78	115	145	Φ14	Φ20	34	41	68	Φ25	Φ124
ZQU-H63×*DFAP	315	265
ZQU-H100×*DFAP	377	327
ZQU-H160×*DFAP	415	365	180	95	140	170			46	50	92	Φ32	Φ146
ZQU-H250×*DFAP	485	435										Φ40
ZQU-H400×*DFAP	532	482	220	120	160	200	Φ18	Φ26	63	75	122	Φ50	Φ176
ZQU-H630×*DFAP	632	582										Φ55
ZQU-H800×*DFAP	752	702

7.倒装法兰式B型

型号	尺寸(mm)
	H	H1	L	L1	L2	B	d1	d2	h	h1	h2	d	D
Z QU-H10×*DFBP	198	148	122.5	65	95	115	Φ9	Φ14	27.5	33	54	Φ18	Φ92
Z QU-H25×*DFBP	288	238
Z QU-H40×*DFBP	247	197	150.5	78	115	145	Φ14	Φ20	34	41	68	Φ25	Φ124
Z QU-H63×*DFBP	315	265
Z QU-H100×*DFBP	377	327
Z QU-H160×*DFBP	415	365	180	95	140	170			46	50	92	Φ32	Φ146
Z QU-H250×*DFBP	485	435										Φ40
Z QU-H400×*DFBP	532	482	220	120	160	200	Φ18	Φ26	63	75	122	Φ50	Φ176
Z QU-H630×*DFBP	632	582										Φ55
Z QU-H800×*DFBP	752	702

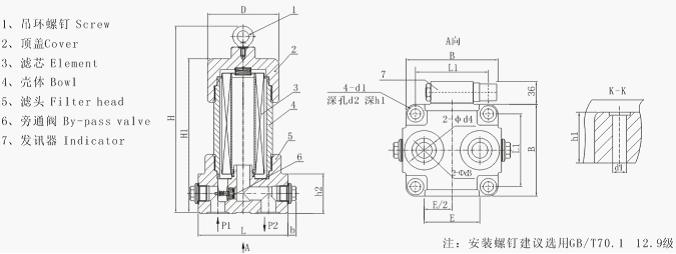

8.倒装板式

型号	尺寸(mm)
	H	h1	D	L	L1	B	d1	d2	E	h1	h2	h3	d4	b
Z QU-H10×*BDP	196	146	Φ92	130	90	115	Φ11.5	Φ18	60	31	50	Φ15	Φ24	14
Z QU-H25×*BDP	286	236
Z QU-H40×*BDP	245	195	Φ124	156	115	145	Φ16	Φ23	88	39	64	Φ25	Φ38	15
Z QU-H63×*BDP	313	163
Z QU-H100×*BDP	375	325
Z QU-H160×*BDP	413	363	Φ146	190	135	170	Φ18	Φ26	104	48	88	Φ40	Φ50	23
Z QU-H250×*BDP	483	433
Z QU-H400×*BDP	530	480	Φ176	240	160	200	Φ26	Φ38	144	70	118	Φ50	Φ65	24
Z QU-H630×*BDP	630	580
Z QU-H800×*BDP	750	700

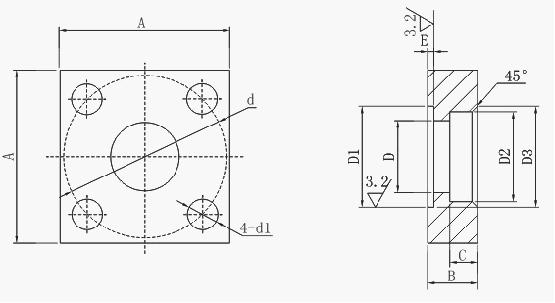

9.连接法兰请用户参考下列尺寸加工

型号

尺寸(mm)

法兰用“Q”型圈

法兰用螺钉

Z QU-H10×*d△P

Φ18

Φ30

0 -0.2

Φ28

+0.2 0

Φ36

Φ50

2.4

0 -0.1

Φ9

Φ30×3.1

M8×40

Z QU-H25×*d△P

Z QU-H40×*d△P

Φ25

Φ40

Φ35

Φ43

Φ62

Φ11

Φ40×3.1

M10×45

Z QU-H63×*d△P

Z QU-H100×*d△P

Z QU-H160×*d△P

Φ32

Φ50

Φ43

Φ51

Φ85

Φ17

Φ50×3.1

M16×45

Z QU-H250×*d△P

Φ40

Φ52

Φ60

Z QU-H400×*d△P

120

Φ52

Φ73

Φ65

Φ73

Φ118

4.5

Φ22

Φ73×5.7

M20×65

Z QU-H630×*d△P

Φ55

Φ80

Φ77

Φ85

Φ80×5.7

Z QU-H800×*d△P
