TFA系列管路吸油过滤器
发布日期：[2018-01-18] 点击率：  |
 |
 |
管路过滤器仅可安装在油箱的上部,吸油筒体入油箱内液面以下,其它性能均与TF系列相似,但无自封阀。

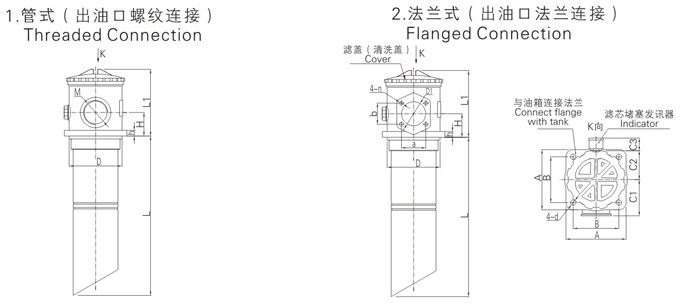

连接尺寸
表一:TF-25~160螺纹式连接尺寸
| 型号 | 尺寸(mm) | ||||||||||||
| L1 | L2 | L3 | H | M | D | A | B | C1 | C2 | C3 | h | d | |
| TF-25x*L-c Y | 93 | 78 | 36 | 25 | M22x1.5 | Φ62 | 80 | 60 | 45 | 42 | 42 | 9.5 | Φ9 |
| TF-40x*L-c Y | 110 | M27x2 | |||||||||||
| TF-63x*L-c Y | 138 | 98 | 40 | 33 | M33x2 | Φ75 | 90 | 70.7 | 54 | 47 | 10 | ||
| TF-100x*L-c Y | 188 | M42x2 | |||||||||||
| TF-160x*L-c Y | 200 | 119 | 53 | 42 | M48x2 | Φ91 | 105 | 81.3 | 62 | 53.5 | 12 | Φ11 | |
注：管路过滤器所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好Q的管子焊上即可。发讯器连接口为M18x1.5不需带发讯器者可提供丝堵.
表二:TF-250~1300法兰式连接尺寸
| 型号 | 尺寸(mm) | ||||||||||||||||
| L1 | L2 | L3 | H | D1 | D | a | b | n | A | B | C1 | C2 | C3 | h | d | Q | |
| TF-250x*F-c Y | 270 | 119 | 53 | 42 | Φ50 | Φ91 | 70 | 40 | M10 | 105 | 81.3 | 72.5 | 53.5 | 42 | 12 | Φ11 | Φ60 |
| TF-400x*F-c Y | 275 | 141 | 60 | 50 | Φ65 | Φ110 | 90 | 50 | 125 | 95.5 | 82.5 | 61 | 15 | Φ73 | |||
| TF-630x*F-c Y | 325 | 184 | 55 | 65 | Φ90 | Φ140 | 120 | 70 | 160 | 130 | 100 | 81 | 15.5 | Φ102 | |||
| TF-800x*F-c Y | 385 | ||||||||||||||||
| TF-1000x*F-c Y | 485 | ||||||||||||||||
| TF-1300x*F-c Y | 680 | ||||||||||||||||
注：管路过滤器所需的出油口法兰，安装连接螺栓及密封垫圈等配件均和本产品配套提供，用户只需准备好ΦQ的管子焊上即可。发讯器连接口为M18x1.5不需带发讯器者可提供丝堵.
