DRLF系列大流量回油过滤器

发布日期：[2018-01-18] 点击率：


DRLF系列回油过滤器安装在液压系统回油管路处，用来滤除油液中诸元件磨损的金属粉末及橡胶质等，使流回油箱中的油液保持清洁。
该过滤器的滤芯采用化纤过滤材质,具有过滤精度高、通油能力大、原始压力小、纳污量大等优点，并装有压差发讯器及旁通阀，当滤芯堵塞到进出口压差为0.35MPa时，便发出开关信号，此时应清洗或更换滤芯，如不能及时停机或无人来更换滤芯，装在滤芯上部的旁通阀会自动开启，以保护系统。
该回油过滤器广泛用于重型机械、矿山机械、冶金机械等的液压系统。

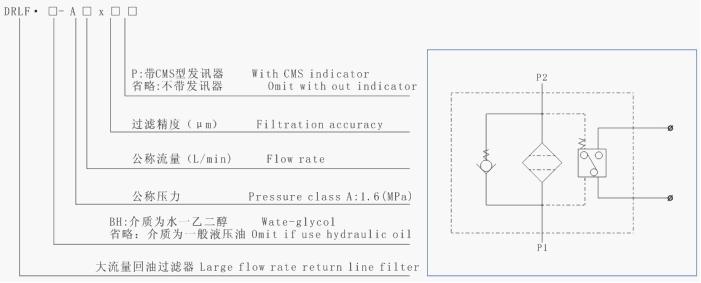

型号说明

回油过滤器的技术参数

型号	公称流量(L/min)	过滤精度(µm)	通径(mm)	公称压力(MPa)	压力损失(MPa)		旁通阀开启压力（Mpa)	发讯装置功率	重量(kg)	滤芯型号	滤芯数量
					Initial	Max.
DRLF-A1300x*P	1300	1 3 5 10 20 30	100	1.6	0.1	0.35	0.4	24V/48W 220V/50W	140	SFX-1300x*	1
DRLF-A2600x*P	2600		150						202		2
DRLF-A3900x*P	3900		200						225		3
DRLF-A6500x*P	6500		250						266		5
DRLF-A7800x*P	7800		250						287		6
DRLF-A9100x*P	9100		250						308		7

注:*为过滤精度。若使用介质为水一乙二醇，公称流量2600L/min,过滤精度10μ m,带发讯器。则过滤器型号为DRLF·BH-A2600x10P,滤芯型号为SFX·BH-1300X10。

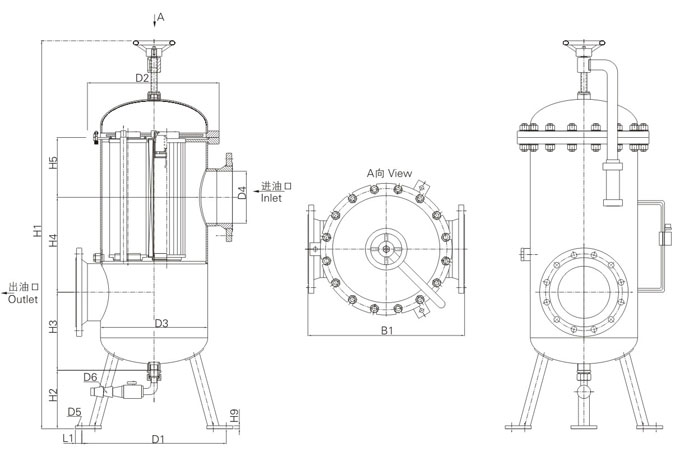

回油过滤器安装尺寸

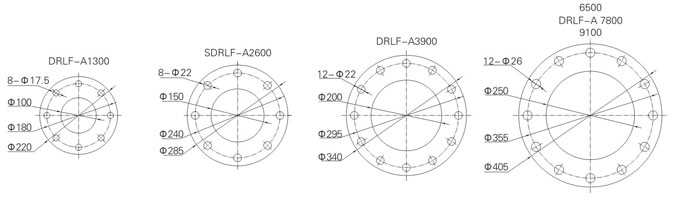

外接法兰连接尺寸

回油过滤器型号	尺寸Size(mm)															滤芯总数
回油过滤器型号	B1	D1	D2	D3	D4	D5	D6	H1	H2	H3	H4	H5	H9	L1	L2	滤芯总数
DRLF-A1300×*P	502	450	340	264	100	14	21	1400	250	230	365	230	12	20	80	1
DRLF-A2600×*P	602	555	500	412	150	18	32.4	1480		275				29	100	2
DRLF-A3900×*P	602	555	500	412	200	18		1480		275				29	100	3
DRLF-A6500×*P	754	600	610	516	250	23		1700	250	350	450	250	18	31	110	5
DRLF-A7800×*P																6
DRLF-A9100×*P																7
