YWZ型液位液温计

发布日期:[2018-01-18]     点击率:
上一条 YWZ型液位液温计 下一条

YWZ型液位液温计 PDF资料下载  查看大图及参数说明

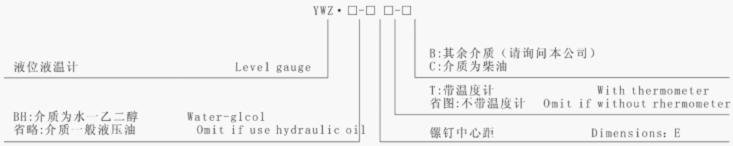

型号说明


安装外型尺寸


1、螺钉2、螺母3、密封垫圈4、标体5、标头6、O型圈7、O型圈8、外壳9、温度计10、标牌11、扎丝
注:
1、YWZ系列可与YD型液位计单向阀配套使用,使拆装液位
计时不须把油箱油液放掉。
2、YD型尺寸见67页。
  温度范围及承受压力
  温度:-20℃至+100℃并以摄氏和华氏表示
  Temp.range:-20℃ ~ +100℃

压力Pressure class:0.1 ~ 0.15MPa

型号尺寸(mm)
LEB
YWZ-761087637
YWZ-76T
YWZ-801128042
YWZ-80T
YWZ-10013210062
YWZ-100T
YWZ-1215712587
YWZ-125T
YWZ-12715912789
YWZ-127T
YWZ-150182150112
YWZ-150T
YWZ-160192160122
YWZ-160T
YWZ-200232200162
YWZ-200T
YWZ-250282250212
YWZ-250T
YWZ-254286254216
YWZ-254T
YWZ-300T332300262
YWZ-350T382350312
YWZ-400T432400262
YWZ-450T482450412
YWZ-500T532500462

订货须知
根据油箱液位来选择规格,若需螺孔中心距为250mm的不带温度计的液位计时,型号为YWZ-250;若需带温度计,则型号为YWZ-250T。
注:
1、本产品表面切勿与香蕉水接触。
2、YWZ系列可与YD型液位计单向阀配套使用,使拆装液位计时不须把油箱油液放掉。
3、YD型尺寸117页。
4、YWZ用于水一乙二醇时,不能带温度计。
安装方法及附件
根据选用规格的中心距(E)尺寸,加工好二个安装孔,例如油箱的壁厚≤10mm时,二个安装螺钉的光孔为Φ 11mm ;若油箱的壁厚>10mm时,二个安装螺钉的螺纹孔为M10。要对以上两种孔的平面进行处理,以防止安装后漏油。液位计附件:螺母、垫圈、密封平垫圈各两只,均由我厂提供。
