PAF系列预压式空气滤清器 PDF资料下载　　查看大图及参数说明

PFA系列预压式空气滤清器是根据美国UCC公司，法国SECOMA.公司、德国REXROTH公司生产的预压空气过滤器样机，经引进后的技术测绘并根据国内主机配套厂的技术要求进一步设计改进而成。经主机配套使用和技术试验后证明各项性能技术指标已达到国外同类产品技术要求，连接尺寸与国外产品一致，能做到互换与代替，其产品价格只有进口价的1/5，可为国家节省大量外
汇。本产品具有体积小，结构合理，外形设计美观新颖，过滤性能稳定，压降极小，安装使用方便等优点，深受广大用户欢迎。用途及工作原理
PAF系列产品适用于工程机械、车辆、移动机械以及需要具有压力的液压系统油箱配套使用。本产品由空气过滤器、进气单向阀、排气单向阀、加油过滤器四部分组成，从而简化了油箱的结构，又有利于油液的净化。当液压系统工作时油箱内的液面不时上升或下降，下降时PAF产品吸入空气，经过滤网[3]自动进入进气单向阀[2]，进入油箱，此时箱内压力小于预定压力，排气单向阀[1]处于关闭状态，能保持油箱内预定压力，提高油泵的自吸能力，维持油箱内液体的平稳，避免油箱内液体因振荡或骚动而产生泵可能出现的吸空等故障。当工作循环后流回油箱使液面上升，工作油液温度也随着升高，生成了油雾气体并增加了油箱内的压力；当油箱内的压力大于预定压力时，排气单向阀[1]自动开启向外排气，直到箱内压力等于预定压力时，排气单向阀[1]才自动关闭。这样来回循环既能保护液压系统正常工作的作用，又能延长油液及元件周期和使用寿命。

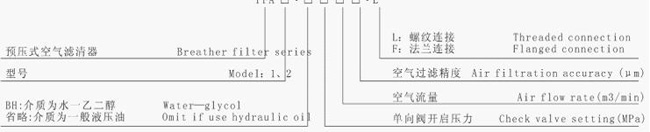

型号说明和技术参数

注：如有特殊要求，可来电咨询。

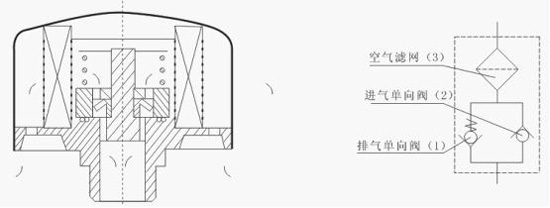

符号及工作原理图

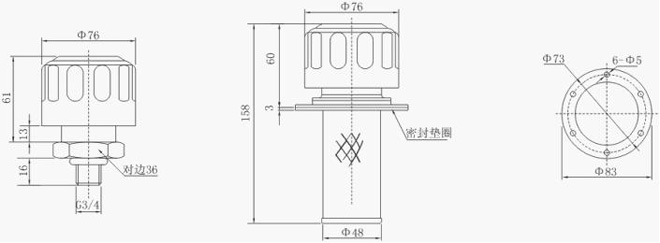

外型连接尺寸
1.螺纹连接
2.法兰连接
